一、功能說明

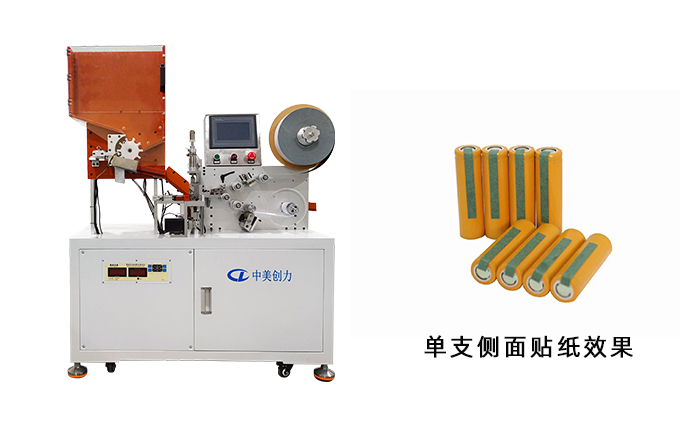

單節電芯側麵貼青稞紙機是一款用於給單顆圓柱電芯側麵貼青稞紙的草莓福利导航組裝設備，采用高精度步進電機定位傳輸，垂直壓貼和側麵壓貼兩種方式貼合，具有貼合牢固，精度高，速度快等特點。此設備每小時生產電芯 3000 支左右，且結構設計簡潔大方，性能穩定。

通用電池規格：18500/18650/21700

二、設備特點

1.青稞紙來料為卷料，方便客戶統一規格
2.來料青稞紙的寬度就是要貼在電芯側麵的長度
3.貼在電芯側麵的寬度在機器上任意設置模切寬度參數
4.可任意單頭折邊或雙頭折邊

三、工藝流程

通過人機界麵的軟件進行操作和設定參數，由 PLC 自動完成如下功能：人工裝填電池到料倉→通過上料輪落入傳輸裝置運載電池→貼紙工位自動拉紙切紙→垂直壓合工位垂直下壓→側壓工位再次側麵下壓→皮帶傳輸移出電池；設備配置聲光報警，具有缺料報警，故障報警等。操作參數可根據客戶的實際要求設定。

四、設備結構

1）設備結構緊湊合理，外型美觀，占用空間小。
2）設備操作簡單，無須專業人員培訓，工人均能輕鬆掌握。
3）設備采用 PLC+觸摸屏控製，PLC 負責電池入料，運料，貼紙，出料等動作，觸
摸屏負責參數設置、數據采集、運行控製等，傻瓜式操作簡單易學，工作效率
高，節省人力成本，產品性能良好。
4）設備材料采用優質厚冷軋鈑金框架。
5）設備安裝有萬向活動腳輪，設備在移位時能輕鬆移動。

五、設備技術參數

● 工作電壓：單相 AC220V±10%/50Hz, 總功率： 650W
● 工作氣源：0.4~0.6Mpa
● 適應電池規格：18500/18650/21700 成品電芯
● 貼紙寬度：5-10mm
● 運行效率：≥ 50PPM
● 設備重量：約 100 ㎏
● 外形尺寸：1070（長）×600（寬）×1376（高）mm
● 框架材料：優質厚冷軋板製作。
● 電控器件：采用顯控 PLC、大力距步進電機控製，品牌傳感器等配件。
● 操作配置：HMI
●青稞紙規格要求：0.25mm 厚，內徑 76mm，外徑最大 270mm，紙寬範圍 30-80mm

以上就是單節電芯側麵貼青稞機的相關介紹，如果您關心這些草莓福利导航組裝設備相關問題：電池分選機、電池點焊機、電池自動貼青稞紙機、串並聯點焊機、電池老化櫃等等，均可與草莓视频在线免费下载溝通，為您定製生產適合您的解決方案！
